產品概述：
MGW-6500型微機控制靜載錨固試驗機采用微機控制電液伺服加載。主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗之用。測力采用高精度負荷傳感器（6500KN），微機控制及顯示，電液伺服控制精度較高，試驗結果更加準確。
組成：

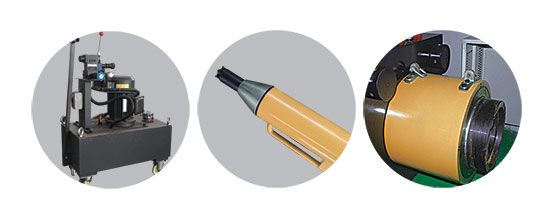

該臥式靜載錨固機由主機和控制柜（含油源、泵站）及微機控制系統三部分組成。
主機：由負荷傳感器、機架、圍板、千斤頂及墊板、錨板、錨具等組成。其中錨板、錨具及墊板隨做不同的試驗根數而更換不同的錨板和錨具。
控制柜：由控制面板、電機泵、送油閥、回油閥、截止閥、電磁換向閥、電液伺服數字閥、管路、油箱等系統構成，主要實現對油缸（千斤頂）、活塞啟動、后退、停止、壓力大小、速度快慢的控制。
產品參數：
●大試驗力： 6500KN
●測力范圍： 4%-100%（全程不分檔，等效三檔）
●示值準確度（試驗力）：優于示值的±0.5%
●位移測量范圍： 0-200mm
●示值準確度（位移）： ±1%
●重復性： ±0.5%
●相對分辨率： ±0.5%
●活塞行程： 200mm
●拉伸間距： 3400mm
●功率： 4.4KW
●外形尺寸：主機：5030×900×900
●控制柜尺寸：1180×800×1310
●凈重： 5000Kg
